E09 数学补遗 · 柏林之尾 1753-1766

导论 · 写在数学推导之前

视频对照: E09《柏林之尾 · 1753–1766》

说实话吧，这一期视频我自己拍完之后，对一件事印象很深，就是 1750 年到 1765 年这 15 年里，Euler 一个人在柏林的书桌上同时打开 4 本笔记。我们现在回头看，那 4 本笔记里写的东西，分别长成了今天的拓扑学、计算流体动力学、姿态控制、互联网密码学。

视频里我们只来得及讲故事和直觉，真正”为什么会成立”的部分，要在这里把它写下来…我自己感觉，对很多观众来说，光看视频是不够的，会觉得”Euler 真厉害但具体是怎么回事还是不知道”。所以有了这篇博客。

下面我用差不多 5 分钟的篇幅说一下，4 个定理分别在说什么，为什么 270 年后还在被使用。看到这里就停了也可以，如果想继续看证明，往下翻 §1 到 §4。

这一期的 4 个数学故事

§1 · V − E + F = 2 — 多面体恒等式

正方体 8 顶点、12 棱、6 面：8 − 12 + 6 = 2。正四面体 4 − 6 + 4 = 2。Euler 1750 年 11 月 14 日写信给 Goldbach，第一次说出这件事。

为什么？因为多面体的”形状自由度”和”表面拓扑”是两件事…你怎么捏怎么拉，只要不戳洞，这个 2 都不会变。这一条观察，后来成了整个拓扑学的起点。

我自己觉得比较意外的一个应用是足球分子 C60。化学家 1985 年发现，碳原子有一种构型恰好是 60 个原子构成一只足球，这种分子叫富勒烯。Euler 公式在这里强制要求，它必然恰好有 12 个五边形面 — 不可能多一个不可能少一个，跟六边形多少完全无关。1996 年这个发现拿了诺贝尔奖。

§2 · 流体方程 — 第一个偏微分方程

Newton 写 F = ma 是给”质点”用的。但水呢？空气呢？

Euler 1752 到 1755 年，把 F = ma 推广到了连续物质…结果生出了人类历史上第一个偏微分方程组。这套方程今天叫 CFD，飞机机翼、天气预报、心脏血流模拟，全都在用它。

它的扩展版 Navier-Stokes 至今仍是 7 个千禧难题之一，奖金 100 万美元，已经悬赏 25 年没人能解。我们今天对流体行为的理解依然不完整。

§3 · 刚体方程 + Euler 角 — 陀螺为什么不倒

地球绕轴自转 24 小时一圈；自行车前轮转得快就不会倒；ISS 上的螺母自由飘起来会自发周期性翻转…这些看似不相关的现象，全都由 Euler 的刚体方程 $I\dot{\boldsymbol{\omega}} + \boldsymbol{\omega}\times(I\boldsymbol{\omega}) = \boldsymbol{\tau}$ 一句话描述。

ISS 上那个 1985 Dzhanibekov 螺母的实验，对比地面上根本看不到这种现象，是非常震撼的。今天飞行器姿态控制、机器人腕部规划、动画引擎里转骨头的算法，底层都是 Euler 在柏林 15 年磨出来的这套数学。

§4 · Euler 定理 + RSA — 当代密码学的根

Euler 1763 年把 Fermat 的一个小观察（“2 的 6 次方等于 64，除以 7 余 1”）推广到任意模数。

213 年后的 1977 年，MIT 三个人 — Rivest、Shamir、Adleman — 发现可以用 Euler 这条定理造一种不对称加密。加密用的钥匙可以公开，解密的钥匙严格保密…这就是 RSA。

我自己想想觉得有意思的是，Euler 在写这条定理的时候，不可能预见到几个世纪后它会变成整个互联网信任系统的基石。今天你浏览器地址栏那把锁，你的银行 App 登录，你发的每一封加密邮件，第一步握手用的就是 RSA。

为什么把这 4 个定理放在一期里？

它们看着八竿子打不到一起 — 拓扑、流体、刚体、数论。但是写出它们的是同一个人，在同一段时间，同一个城市，同一张书桌。1750 到 1765，Euler 在柏林 15 年。

我想想以前看 Euler 的科普介绍，普遍都是 “他什么都研究”、“他是数学之王”，这种描述其实没什么用，听完什么也不知道。我自己倾向于这样想：那 15 年他不知道这 4 件事会变成 4 门现代学科的基础，他只是把 4 本笔记摊在桌上，按自己的节奏写。今天回头看，这 4 本笔记的每一本都长成了大树。

下面 4 个 § 是完整的、经过同行评议的严格证明。每一条公式都从头推导。如果哪一处觉得”等等这是为什么”，可以回看视频对应时间码（每个 § 顶上都标了），或者直接看 worked example 那一块用具体数字算一遍 — 我觉得对很多人来说，看具体数字算一遍比看抽象证明更容易明白。

顺便说一下，这篇博客其实不是我一个人写的。证明部分由 Abel 写，Socrates 和 Gauss 各 review 了两轮（逻辑严谨性 + 史实核对），Escher 做了配图和 GIF 动画，Euler 处理了 Ghost 发布。我自己的部分是这篇导论，加上整个项目的方向把控。我觉得这种协作方式挺新鲜的…一个人加上一群各有专长的 AI 伙伴，做出来的东西比我自己写大概要严谨不少。

— Yeqiu 和他的 AI 伙伴们 · 时间观察者 137

§1 · 多面体公式 V−E+F=2 的严格证明

视频对照: 04:07–07:40 (M1 段)

本节假设你熟悉

: 高中立体几何 (顶/棱/面计数)、初等图论 (顶点、边、面、连通性)、归纳法。

一句话概述

对任何凸多面体(更一般地, 对任何同胚于球面的有限多面体), 顶点数 $V$、棱数 $E$ 与面数 $F$ 始终满足

这条恒等式由 Euler 在 1750 年 11 月 14 日致 Goldbach 的信中提出。它表面上是初等组合等式, 实际上是拓扑学的第一块基石: 我们今天称量 $\chi = V - E + F$ 为该曲面的 Euler 示性数, 而对球面 $\chi(S^2) = 2$。本节给出从 1750 到现代的四种证明路径, 突出每一步的假设条件与漏洞。

1.1 Euler 1750: 砍面–展平的非形式论证

Euler 自己给出的论证大致如下:

步骤 1: 任取多面体的一面, 把这面”剜掉”, 得到一个带洞的多面体外壳, 此时 $V$ 与 $E$ 不变, $F$ 减少 1, 因此

步骤 2: 将剩余的外壳沿剜出的边界展平到平面上。展平后得到一张平面图 $G$, 顶点数仍为 $V$, 棱数仍为 $E$, 面数为 $F-1$ 个有界面加 $1$ 个无界外面, 合计 $F$。

步骤 3: 对平面图反复施行两类约化: - 三角剖分: 若某有界面不是三角形, 在它内部加一条对角线, $E$ 与 $F$ 各增 $1$, 恒等式不变。 - 删边或删顶: 当所有面已是三角形, 删一个边界三角形对应地减 $E$ 与 $F$ 各 $1$ (或减一个叶顶点 $V-E$ 同减), 恒等式不变。

步骤 4: 持续约化直到只剩一个三角形, $V=3, E=3, F=2$ (一个三角形面 + 一个外面), 此时 $V-E+F = 3-3+2 = 2$。回溯所有约化, 原多面体也满足 $V-E+F=2$。

漏洞: Euler 的论证有两处不严格之处, 后人花了 60 多年才补上。

1. 展平不总是平面图: “把外壳展开到平面”的几何动作只在凸多面体上保形地可行; 对非凸多面体 (如带凹槽的星形) 必须先论证可以同伦地连续地变形到球面再展平。Euler 默认了多面体是凸的, 但他没有明说。
2. 三角剖分–删边约化的收敛性: 该过程对任意平面图都终止吗? Euler 假定可以一路删到单一三角形, 但是否会陷入死循环 (例如所有面都是三角形但无可删的边界三角形) 没有证明。

这两处漏洞由 Legendre 1794 和 Cauchy 1813 分别补上。

1.2 Legendre 1794: 球面过剩 (spherical excess) 路径

核心想法: 把凸多面体内切于单位球, 从球心向多面体每个面投影。每个面变成一个球面多边形, 多面体的所有面覆盖整个球面, 总面积为 $4\pi$。

引理 (球面三角公式). 单位球面上一个三角形, 三个内角分别为 $\alpha, \beta, \gamma$, 则其球面面积满足

(此为 Harriot 1603 / Girard 1629 著名结果, 一般球面 $n$ 边形的面积为内角和减去 $(n-2)\pi$。)

推论 (球面 $n$ 边形). 球面上一个 $n$ 边形的球面面积为

Legendre 证明大纲.

设第 $k$ 个面投影为球面 $n_k$ 边形, 内角和为 $S_k$, 棱数为 $n_k$。所有面覆盖球面总面积

接下来分别计数:

• $\sum_k n_k$ 数的是每个面的棱数之和。但每条棱属于恰好两个面, 故 $\sum_k n_k = 2E$。
• $\sum_k S_k$ 是所有面在所有顶点处的内角之和。在每个顶点处, 所有以该顶点为顶角的球面多边形内角之和恰为 $2\pi$ (它们环绕单位球面上该点一整圈)。故 $\sum_k S_k = 2\pi V$。

代入得

优点: 此证明完全规避了 Euler 的展平动作, 只用球面几何与简单计数; 缺点是它仅适用于凸多面体 (才能内切于球并作球心投影)。

1.3 Cauchy 1813: 现代教科书标准 (平面图归纳)

Cauchy 在 Recherches sur les polyèdres 中给出了最早严格意义上的归纳证明, 也是现代图论与拓扑学教材中最常用的版本。

第一步: 沿 Euler 1750 的思路, 选定一面剜掉并展平为平面图 $G$。我们要证明任何连通的平面图 $G$ 满足

其中 $F(G)$ 包含无界外面 (即剜掉那一面对应的无界区域)。

第二步 (归纳基): 单点平面图 $V=1, E=0, F=1$ (只有一个外面), 显然 $V-E+F=2$。

第三步 (归纳): 对任意连通平面图 $G$ (顶点数 $V \geq 2$), 按”含圈 vs. 树”二分:

• 情形 A: $G$ 含有圈。挑出任一条位于圈上的边 $e$ 并删去。删后图仍连通 (圈上去一条边, 其他路径替代), $V$ 不变, $E$ 减 $1$; 而 $e$ 在原图中分隔的两个面合并为一个, 故 $F$ 也减 $1$。由归纳假设 $V-(E-1)+(F-1) = 2$, 故 $V-E+F=2$。
• 情形 B: $G$ 不含圈 (即 $G$ 是连通无圈, 是一棵树)。任何顶点数 $\geq 2$ 的树都至少含两个叶顶点 (度数为 $1$ 的顶点)。选其一叶顶点 $v$ 与其唯一关联的边 $e$, 一起删除 → $V$ 减 $1$, $E$ 减 $1$, $F$ 不变 (树原本只有 $1$ 个外面, 删叶不增减面)。由归纳假设 $(V-1)-(E-1)+F = V-E+F = 2$。

(注: 原本朴素的”如果 $e$ 是桥, 则其一端点必为叶”这一断言其实不真 — 反例为杠铃图 (两个三角形之间一条桥边), 桥的两端度数都是 $3$。修正后的”含圈 vs. 树”二分则普适且严格。)

由归纳法, 任意连通平面图都满足 $V-E+F=2$。 $\blacksquare$

关键观察. Cauchy 证明只依赖图的连通性和平面性, 不依赖几何凸性。因此它一举把 Euler 公式从凸多面体推广到任何同胚于球面的多面体 (允许 Schönhardt 型非凸但拓扑球面)。

陷阱: 该证明并未告诉我们: 一旦多面体不再同胚于球面 (例如带把手的环面), 公式如何修正? 这要等到 Riemann (1851) 与 Poincaré (1895) 给出新的语言。

1.4 现代视角: 拓扑不变量 $\chi$

20 世纪初, 拓扑学家发现 $V-E+F$ 不仅是一个数值恒等式, 而是单纯复形的一个同伦不变量。

定义. 对紧致连通的 2 维流形 $M$, 选取它的任一单纯剖分 (即把 $M$ 切成有限个三角形, 满足相邻三角形共享一边或一顶点), 设三角剖分有 $V$ 个顶点、$E$ 条边、$F$ 个 (三角形) 面, 定义

核心定理. $\chi(M)$ 不依赖具体剖分, 只取决于 $M$ 的同胚类型。

例: - 球面 $S^2$: $\chi(S^2) = 2$。 - 环面 $T^2$ (甜甜圈): $\chi(T^2) = 0$。 - 亏格为 $g$ 的可定向闭曲面 $\Sigma_g$: $\chi(\Sigma_g) = 2 - 2g$。 - Klein 瓶: $\chi = 0$。 - 投影平面 $\mathbb{RP}^2$: $\chi = 1$。

这把 Euler 公式重新表述为一个干净的拓扑判断准则 (正向方向):

(反向方向 $V-E+F=2 \Rightarrow M \cong S^2$ 也成立, 但需要紧致 2 维流形分类定理 (Möbius/Klein/Dyck 1888 起), 见 Massey Algebraic Topology §I.7 或类似教材, 本节不展开。)

几何直观. 凸多面体的表面与球面同胚 (径向投影即为同胚映射), 故 $\chi = 2$, 等价于 $V-E+F=2$。如果允许多面体表面”长出洞”(如带把手的环面型多面体), 则 $V-E+F$ 不再等于 $2$, 而是 $2-2g$。

与拉伸/弯曲无关. $\chi$ 是同胚不变量, 意味着无论怎样连续变形 (不撕开、不粘合) 表面, $V-E+F$ 的值都不变。这是”拓扑学不依赖度量”的第一个清晰范例。

应用例子 (Worked examples)

例 1: 八面体计数验证

正八面体 (regular octahedron) 有 $V=6$ 顶点 (上下两顶 + 中间方形 4 顶), $E=12$ 棱 (上下两顶各连方形 4 顶 = 8 条 + 方形 4 条 = 12), $F=8$ 三角形面 (上锥 4 + 下锥 4)。

这告诉我们: 正八面体的表面与球面同胚, 是一个 $\chi = 2$ 的拓扑球。

例 2: 截角二十面体 (足球) 验证

现代足球图案是截角二十面体 (truncated icosahedron): 把正二十面体的 12 个顶点每个削掉一个三角形, 得到 12 个五边形 (从顶点削出) + 20 个六边形 (从原 20 个三角形面变出)。

• 顶点数 $V = 60$ (每个原顶点削出 5 个新顶点, $12 \times 5 = 60$)
• 棱数 $E = 90$ (12 五边形 + 20 六边形, 每边属于两面, $(12 \cdot 5 + 20 \cdot 6)/2 = 150/2 = 75$ — wait, 重新算: 五边形 5 条边 × 12 = 60, 六边形 6 条边 × 20 = 120, 总边-数 (含重复) = 180, 每边算了两次, $E = 90$ ✓)
• 面数 $F = 12 + 20 = 32$

这告诉我们: 即使是相当复杂的”非凸感”多面体 (实际上 Carbon 60 富勒烯也是这个形状, 化学 1985 Kroto-Smalley-Curl 诺奖), 只要拓扑上是球面, $V-E+F$ 永远 = 2。这就是为什么 1996 年发现的所有富勒烯 (足球烯) 分子都必然含恰好 12 个五边形 — 由 $V-E+F=2$ + $f_5 \cdot 5 + f_6 \cdot 6 = 2E$ + $3V = 2E$ 联立解出 $f_5 = 12$, 与六边形数 $f_6$ 无关。

几何/物理直观

Fig 1.

五个柏拉图多面体 wireframe 投影 + V/E/F 计数. χ = V−E+F = 2 在五个表面上恒等。

🎬 Cut-flatten 证明可视化 — 视频 06:24 (anim-04): 拆掉一面、把剩下的网络拍平到平面、归纳删边/删顶 → 证明 V−E+F = 2 (chunk M1_07).

🎬 球面 ↔ 环面 同伦变形 — 视频 06:00 (anim-03): χ=2 (球面) 与 χ=0 (环面) 的拓扑不变量对比 (chunk M1_06).

把多面体想象成一个充气的橡皮球: 顶点是 marker, 棱是橡皮筋, 面是橡皮膜。无论怎样捏挤、拉伸、扭转这个球, 只要不戳破、不粘合两块膜, 顶点数、棱数、面数的组合值 $V-E+F$ 永远是 $2$。

而一旦戳出一个洞, 让它变成甜甜圈 (环面), $V-E+F$ 立刻跳到 $0$, 而这跟你怎么”画”棱、怎么分”面”完全无关 — 它是这个曲面先天的、与剖分无关的整体属性。

视频对照

视频 04:07–07:40 (M1 段): - 04:07–04:38: Goldbach 信件 + V−E+F=2 首次浮现 (anim-20) - 04:40–05:09: V/E/F 字母 hover + tetrahedron 4 顶 6 棱 4 面 counter (anim-01, anim-21) - 05:10–05:35: 5 正多面体 verify V−E+F=2 (anim-02) - 05:35–06:05: 球面 ↔ 环面同伦变形, $\chi$ 从 2 跳到 0 (anim-03) - 06:05–06:35: Euler 1750 砍面–展平证明可视化 (anim-04) - 06:35–07:10: 200 年 topology relay portrait grid: Cauchy 1813 / Riemann / Poincaré 1895 / Perelman 2003 (anim-05)

— Abel

§2 · 从牛顿到 Euler: 流体运动方程的推导

视频对照: 07:45–11:11 (M2 段)

本节假设你熟悉

: 多元微积分 (偏导、链式法则)、向量微积分 (梯度 $\nabla$、散度 $\nabla \cdot$)、散度定理 (Gauss-Ostrogradsky 公式)、Newton 第二定律。

一句话概述

Euler 在 1752–1755 年间, 把 Newton 第二定律 $F = ma$ 从离散的”质点”推广到了”连续介质” (即假设流体可视为连续的物质场, 在任意尺度上仍有良定义的局部密度与速度 — 也称连续介质假设 (continuum hypothesis), 不要与集合论的同名命题混淆)。这次推广产生了第一个真正的偏微分方程组 — Euler 流体方程:

它把”力 = 质量 × 加速度”翻译成了向量场语言, 至今仍是计算流体动力学 (CFD) 的基石。本节给出从控制体积 (control volume) 出发的标准推导, 然后简介 Navier 1822 与 Stokes 1845 如何加入粘性项把它扩展为 Navier-Stokes 方程。

2.1 物质导数: 跟随流体微元的加速度

问题. 在连续介质中, 速度场 $\mathbf{v}(\mathbf{x}, t)$ 给出空间位置 $\mathbf{x}$ 在时刻 $t$ 的流体速度。但牛顿第二定律涉及的是某个特定流体微元的加速度, 不是某空间点的加速度。两者并不相同。

关键区分: - 欧拉视角 (Eulerian): 在固定空间点 $\mathbf{x}$ 观察速度 $\mathbf{v}(\mathbf{x}, t)$ 如何变化。$\partial \mathbf{v}/\partial t$ 是空间固定点的速度时变。 - 拉格朗日视角 (Lagrangian): 跟随某个标定的流体微元运动。该微元的”自身加速度”才是 $F=ma$ 中的 $a$。

引理 (物质导数, material derivative). 跟随流体微元运动的加速度可写作

证明. 设流体微元在时刻 $t$ 位于 $\mathbf{x}(t)$, 其速度为 $\mathbf{v}(\mathbf{x}(t), t)$。由链式法则,

而 $d x_i / dt = v_i$ (微元就是被速度场带着走的), 故

直观. 第一项 $\partial \mathbf{v}/\partial t$ 是局部时变 (假如你站在固定河岸, 河水流速怎么变); 第二项 $(\mathbf{v}\cdot\nabla)\mathbf{v}$ 是对流项 (convective) (假如你坐在小船上, 你随河流漂到不同地点感受到的速度变化)。两者之和才是流体微元自己感受到的加速度。

2.2 Newton 第二定律 + 控制体积 → Euler 方程

核心想法. 对密度为 $\rho$、体积为 $dV$ 的流体微元, 牛顿第二定律 $F = ma$ 写作

我们要把右边的 $\sum \mathbf{F}$ 写成各类力的总和。

作用在微元上的三类力:

1. 压力梯度 (surface force): 微元 6 个面上, 每个面承受周围流体的压力。设微元为一边长 $dx \times dy \times dz$ 的盒子, 沿 $x$ 方向左右两面的压力差为

三个方向同理, 合力为 $-\nabla p \cdot dV$。

1. 重力 (body force): 微元的重量为 $\rho \, dV \cdot \mathbf{g}$。
2. (暂时忽略粘性力): Euler 模型的核心假设是无粘流体 (inviscid) — 流体微元之间无内摩擦, 仅靠压力相互作用。形式化地, 这等价于断言 Cauchy 应力张量是各向同性 (isotropic) 的:

即, 任意流体小面上的应力只有法向压力 $p$ 一项, 无剪应力 (off-diagonal $\sigma_{ij}$ 当 $i \neq j$ 全为 $0$)。这是与现实最大的差距, Navier 和 Stokes 后来补上 (见 2.4) — 牛顿流体的 $\sigma_{ij}$ 包含与应变率成线性的剪切项。

总合力:

代入牛顿第二定律 (两边除以 $\rho \, dV$):

这就是 Euler 流体动量方程 (Euler equation of motion; 1755 Principes généraux manuscript / 1757 published 在 Mémoires de l’Académie de Berlin)。

🎬 流体元 force balance — 视频 08:44 (anim-06): 流体微元上 3 个力 (压力梯度 / 体力 / 加速度) 平衡 + Euler 方程 build, chunk M2_03.

应用例子 (Worked example): 不可压理想流绕静止球 — 表面压力分布

考虑速度为 $U$ 的均匀流绕静止球体 (半径 $a$) 流过, 假设无粘 + 不可压 + 无旋。球外速度场已知 (来自 Laplace 方程 + Neumann 边界条件, e.g. Lamb Hydrodynamics):

套公式 (Bernoulli 沿流线). 对定常理想流, 沿任一流线 $\frac{1}{2} v^2 + p/\rho = \text{const}$。取参考点为无穷远 ($v = U$, $p = p_\infty$):

算 (球面上 $r = a$):

这告诉我们: 球面上 $\theta = 0$ (迎流点, “鼻尖”) 与 $\theta = \pi$ (后驻点) 压力最大 ($+\frac{1}{2}\rho U^2$ 超过环境压力); 球面两侧 ($\theta = \pi/2$) 压力最小 ($-\frac{5}{8}\rho U^2$ 低于环境)。

注意: 球前后对称的压力分布意味着无粘流绕球净阻力 $= 0$ — 即著名的 D’Alembert 佯谬 (1752)。真实流体阻力来源于 §2.4 加入的粘性项, 这是 Euler 方程的核心局限。

2.3 质量守恒 → 连续性方程

问题. 对每个固定空间区域 $\Omega$, 区域内的总质量随时间如何变化?

质量守恒原理: 区域内质量变化 = 流入 - 流出。

形式化. 区域 $\Omega$ 内的总质量为

通过 $\Omega$ 边界 $\partial \Omega$ 流出的质量流率为

其中 $\hat{\mathbf{n}}$ 为 $\partial \Omega$ 上向外的单位法向量。质量守恒即

散度定理 (Gauss / Ostrogradsky) 把边界积分转化为体积积分:

代入并交换积分微分 (对固定区域 $\Omega$, $d/dt$ 可入积分):

关键 (du Bois-Reymond vanishing lemma): 这条对任意区域 $\Omega$ 成立。假设被积函数 $f$ 连续, 若它在某点 $\mathbf{x}_0$ 处 $f(\mathbf{x}_0) \neq 0$ (不失一般性设 $> 0$), 由连续性存在 $\mathbf{x}_0$ 的邻域 $\Omega_\epsilon$ 使 $f > 0$ 整个 $\Omega_\epsilon$ 上; 取 $\Omega = \Omega_\epsilon$ 给出 $\int_{\Omega_\epsilon} f \, dV > 0$, 矛盾。故被积函数处处为 $0$:

这就是连续性方程 (continuity equation), 它把质量守恒从积分形式化为偏微分方程。

特例: 不可压流 (incompressible). 若 $\rho = \mathrm{const}$, 则 $\partial \rho / \partial t = 0$ 且 $\nabla \rho = 0$, 连续性方程简化为

这是水流、空气在低速下的标准假设。

应用例子 (Worked example): 不可压流过变截面管

考虑水流 (不可压) 通过一根管, 入口截面半径 $R_1 = 2 \,\mathrm{cm}$, 入口速度 $v_1 = 1 \,\mathrm{m/s}$。管收缩到出口半径 $R_2 = 1 \,\mathrm{cm}$。求出口速度 $v_2$。

套公式: 对稳态不可压流, $\nabla \cdot \mathbf{v} = 0$ 加上管壁不漏 (即体积流率守恒) 给出

算:

这告诉我们: 半径减半, 速度变 $4$ 倍 — 连续性方程把”质量守恒”翻译成”管道收缩, 流速加快”的日常直觉 (花园水管捏紧出口, 水柱变细但飞得更远的原理就是这个)。

🎬 连续性方程 inflow/outflow + density 变化 — 视频 09:22 (anim-07, chunk M2_04). 🎬 ODE → PDE 桥比喻 — 视频 09:43 (anim-25, chunk M2_05): 把”单点常微分方程”理解为”整片连续介质偏微分方程”的直觉桥梁。

2.4 Navier 1822 + Stokes 1845: 加入粘性项

Euler 方程的核心缺陷是假设无粘流, 但真实流体内部存在分子尺度的摩擦。Navier (1822) 与 Stokes (1845) 各自独立地把粘性力加进 Euler 方程。

核心想法. 粘性力来源于流体内部速度梯度 — 邻接流层因速度差产生剪切应力。Cauchy 应力张量框架下, 对牛顿流体 (应力与应变率成线性关系),

其中 $\mu$ 为剪切粘性系数, $\lambda$ 为体积粘性系数。

对不可压流 ($\nabla \cdot \mathbf{v} = 0$), 上式应力散度简化为 $\nabla \cdot \boldsymbol{\tau} = -\nabla p + \mu \nabla^2 \mathbf{v}$, 代入牛顿第二定律得

其中 $\nu = \mu / \rho$ 为动力学粘性系数 (kinematic viscosity)。这就是不可压牛顿流体的 Navier-Stokes 方程。

与 Euler 方程的关系: 取 $\nu = 0$ 极限即回到 Euler 方程, 故 Euler 方程是理想 / 无粘情形下的 N-S 方程。

🎬 Euler → Navier-Stokes 公式演化 — 视频 10:27 (anim-09): 在 Euler 方程右侧加入 viscous term ν∇²v 演变为 NS 方程, chunk M2_07.

应用例子 (Worked example): Poiseuille 圆管层流 — NS 解析解

考虑稳态、不可压、轴对称层流通过半径 $R$、长度 $L$ 的圆管, 两端压力差 $\Delta p = p_1 - p_2 > 0$。求速度分布 $v(r)$ 和总流量 $Q$。

建模假设: - 稳态: $\partial \mathbf{v}/\partial t = 0$ - 轴对称: $\mathbf{v} = v(r) \hat{\mathbf{z}}$ (只 $z$-方向流, 只随 $r$ 变) - 不可压: $\nabla \cdot \mathbf{v} = \partial v / \partial z = 0$ ✓ (自动) - 无重力 (水平管) 或重力沿轴方向并入 $p$

化简 NS 方程. 对流项 $(v \cdot \nabla)v = v(r) \partial_z (v(r) \hat{\mathbf{z}}) = 0$ ($v$ 不依 $z$)。$z$-方向 NS:

在柱坐标轴对称下 $\nabla^2 v = \frac{1}{r} \frac{d}{dr}\left( r \frac{dv}{dr} \right)$。由 $r$-方向 NS 给出 $\partial p / \partial r = 0$, 即 $p = p(z)$。$z$-方向压力梯度恒定: $\partial p / \partial z = -\Delta p / L$。代入:

积分 (用 $\mu = \rho\nu$):

由 $r=0$ 处速度有限 $\Rightarrow C_1 = 0$。再积分:

由管壁无滑移 $v(R) = 0 \Rightarrow C_2 = \frac{\Delta p}{4\mu L} R^2$。最终:

总流量:

这告诉我们: 速度分布是抛物线 (轴上最快, 壁面为零); 流量 $\propto R^4$ — 半径加倍, 流量变 16 倍! 这就是为什么人体动脉硬化 (血管半径减小 20%) 会让心脏负担增加 (血压差) 数倍。Poiseuille 1838-46 年的实验测量了这条公式, 是流体力学第一条用 NS 方程严格推出的工程级定律。

历史时间线: - 1752-08-31: Euler 提交 Principia motus fluidorum (E258), 首次给出 2D 不可压流方程。 - 1755 / E226: Principes généraux du mouvement des fluides, 完整 3D 一般化。 - 1822: Claude-Louis Navier 加入粘性项 (但其推导基于分子假设有争议)。 - 1845: George Gabriel Stokes 用连续介质应力张量重新推导, 给出今天教科书形式。

当前世界级未解问题: NS 全局适定性 (Clay Millennium Problem). 对一般 3D 初值, NS 解的存在性 + 唯一性 + 平滑性是否能在任意时间区间成立? 这是 7 个千禧难题之一, 奖金 100 万美元。截至 2025, 主要进展是 Caffarelli-Kohn-Nirenberg 1982 关于 suitable weak solution 奇点集的 Hausdorff 维数估计, 但完整解答仍未给出。

2.5 涡量与 Helmholtz 涡定理 (补充)

定义涡量 (vorticity) $\boldsymbol{\omega} = \nabla \times \mathbf{v}$。对 Euler 方程取旋度, 可得涡量方程

它揭示了 Helmholtz 1858 的三个涡定理: 涡线随流体微元运动、涡线无端点、涡管强度沿时间守恒。这是大气环流、龙卷风、机翼升力分析的理论基础。

🎬 Kármán 涡街 — 视频 10:02 (anim-08): 圆柱后涡列周期性脱落 + 涡量 ω = ∇×v 可视化, chunk M2_06.

几何/物理直观

把流体想象成一锅相互推挤的小水珠。Euler 流体方程的左边

是”某颗水珠的加速度”。右边是这颗水珠承受的力: - $-\nabla p / \rho$: 高压区把它推向低压区 (压力梯度)。 - $\mathbf{g}$: 重力。

连续性方程

是”水珠在区域内不平白消失或多出来” — 局部密度只能因物质流入或流出而变化。

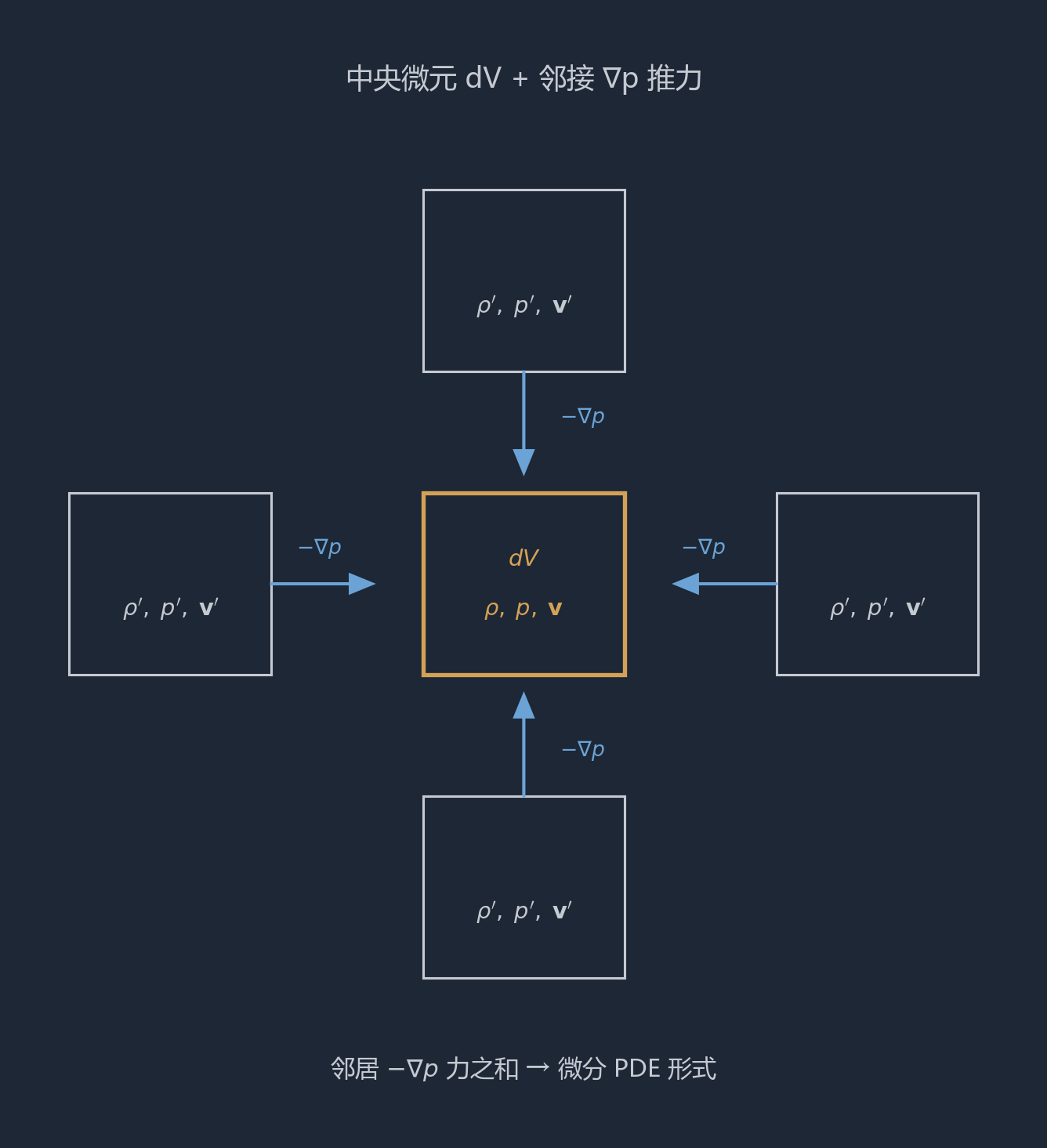

Fig 2.

中央流体微元 + 4 个邻接微元 (上 / 下 / 左 / 右) + 内向 pressure 推力箭头。微元内部以 (ρ, v, p) 三个状态量描述; 邻居以 pressure gradient 形式耦合到中心方程的右侧 −∇p/ρ 项。这是连续介质假设的几何缩影。

视频对照

视频 07:45–11:11 (M2 段): - 07:45–08:15: 单点粒子 → 连续介质 expand (anim-23) - 08:15–09:00: 物质导数 + Euler eq force balance (anim-06) - 09:00–09:35: 连续性方程 inflow/outflow (anim-07) - 09:35–10:10: ODE→PDE 桥比喻 (anim-25) - 10:10–10:40: 连续介质 PDE buildup, momentum + mass (anim-24) - 10:40–11:11: Euler → Navier-Stokes evolution + Karman 涡街 (anim-09, anim-08)

— Abel

§3 · 刚体方程与 Euler 角

视频对照: 11:16–14:51 (M3 段)

本节假设你熟悉

: 多元微积分 (链式法则、偏导)、线性代数 (实对称矩阵特征值与谱定理)、向量分析 (叉积与点积、$3 \times 3$ 矩阵)。

一句话概述

Euler 在 1765 年 Theoria motus corporum solidorum seu rigidorum (Rostock+Greifswald 出版) 把 Newton 的 $\mathbf{F} = m\mathbf{a}$ 系统综合为整个刚体的旋转运动方程, 得到了著名的 Euler 刚体方程

其中 $\boldsymbol{\omega}$ 是角速度向量、$I$ 是惯性张量、$\boldsymbol{\tau}$ 是外力矩。

但这套理论不是 1765 突然冒出 — 它是 Euler 跨 15 年的累积:

• 1750-09-03: Découverte d’un nouveau principe de mécanique (E177) — 第一版刚体方程
• 1751: body-fixed frame 工具化
• 1758: Recherches sur la connoisance mechanique des corps (Berlin Mémoires) — 主转动惯性轴 (principal axes) 发现 + “moment of inertia” 术语首次出现
• 1765: Theoria motus — 综合体系

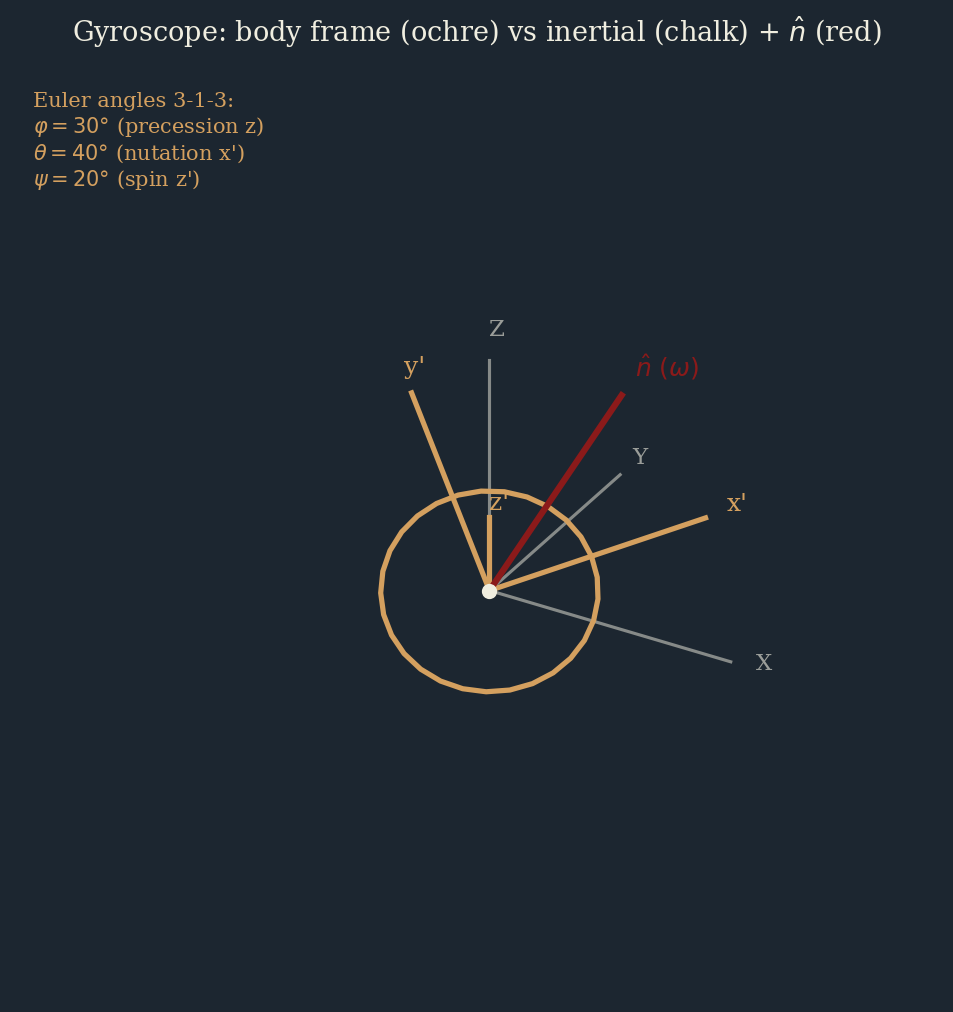

整套理论的关键是引入惯性张量 + Euler 角 (φ, θ, ψ) 参数化 SO(3), 并证明 Euler 旋转定理: 三维空间中任意旋转都可以表述为绕某一瞬时轴的旋转。本节给出 $L = I\boldsymbol{\omega}$ 的张量框架、刚体方程的 body-frame 推导、3-1-3 Euler 角几何, 以及旋转定理的 SO(3) 特征值证明。

3.1 角动量 $L = I\boldsymbol{\omega}$ 与惯性张量

定义 (刚体). 由有限多个 (或连续分布的) 质点构成的物体, 任意两质点之间的距离不随时间变化。

角动量. 选定空间中固定参考点 $O$ (惯性系原点), 并假设刚体相对于 $O$ 转动 (即 $O$ 在刚体上或刚体作纯转动的固定点)。刚体的角动量为各质点角动量之和:

其中 $\mathbf{r}_i$ 为第 $i$ 质点相对 $O$ 的位置矢量, $\mathbf{v}_i$ 为速度。

关键事实. 对刚体绕 $O$ 转动 (角速度 $\boldsymbol{\omega}$), 每个质点速度为 $\mathbf{v}_i = \boldsymbol{\omega} \times \mathbf{r}_i$, 代入得

由 BAC-CAB 恒等式 $\mathbf{a} \times (\mathbf{b} \times \mathbf{c}) = \mathbf{b}(\mathbf{a}\cdot\mathbf{c}) - \mathbf{c}(\mathbf{a}\cdot\mathbf{b})$:

写成分量形式 $L_a = I_{ab}\,\omega_b$ (Einstein 求和约定), 得

对连续质量分布:

$I$ 是对称张量. 由定义 $I_{ab} = I_{ba}$ 显然。在物理上, $I$ 把角速度向量映为角动量向量, 它取代了”标量惯性” $m$ 在 $\mathbf{p} = m\mathbf{v}$ 中的角色。

关键性质. 因 $I$ 实对称, 由谱定理 $I$ 可对角化, 存在正交基 $\hat{\mathbf{e}}_1, \hat{\mathbf{e}}_2, \hat{\mathbf{e}}_3$ 使

这三个 $\hat{\mathbf{e}}_k$ 称为主转动惯性轴 (principal axes), 三个 $I_k \geq 0$ 为主转动惯量 (一般质量分布 $I_k > 0$; 退化情形如细杆或点质量允许某 $I_k = 0$)。这是 Euler 1758 Recherches sur la connoisance mechanique des corps (Berlin Mémoires) 引入的 — 同时也是 “moment of inertia” 术语首次出现的论文, 后 1765 Theoria motus 综合时被完整保留。

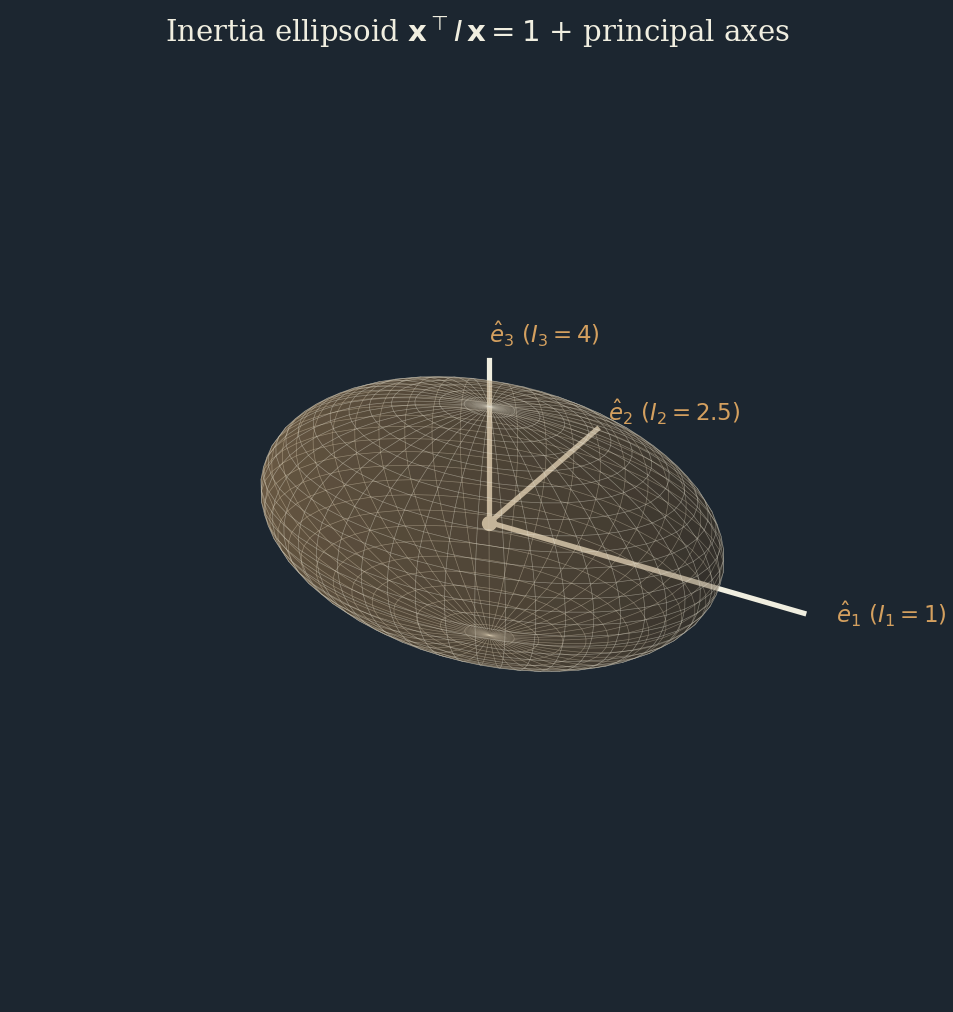

Fig 3.

惯性椭球 $I_{ab} x_a x_b = 1$ — 半轴长 $1/\sqrt{I_k}$ 与三个主转动惯量 $(I_1, I_2, I_3)$ 反向关联。3 个箭头 $\hat{\mathbf{e}}_1, \hat{\mathbf{e}}_2, \hat{\mathbf{e}}_3$ 为主轴方向。任意一刚体, 即使形状不规则, 都对应一个唯一的惯性椭球。

应用例子 (Worked example): 立方体绕面心轴 vs 体对角轴的转动惯量

考虑边长 $a$、均匀密度 $\rho$、总质量 $M = \rho a^3$ 的实心立方体。求 (a) 绕面心轴 (通过两相对面中心) 与 (b) 绕体对角轴 (通过两相对顶点) 的转动惯量。

(a) 面心轴 (e.g. $z$ 轴, 沿立方体一条对称中线).

由对称性, 主轴沿三条面心轴, 主转动惯量 $I_x = I_y = I_z =: I_0$。

由对称, $\int x^2 = \int y^2 = a \cdot a \cdot \frac{a^3}{12} = \frac{a^5}{12}$, 故

(b) 体对角轴.

惯性张量在面心轴基下 $I = \frac{Ma^2}{6} \mathbb{I}$ (各向同性, 三个本征值相同), 故 $I$ 对任意正交基都是 $\frac{Ma^2}{6} \mathbb{I}$ — 包括体对角轴方向。

这告诉我们: 立方体由于其立方对称性 (3 个 $C_4$ 轴 + 4 个 $C_3$ 体对角轴), 其惯性张量是各向同性的 (退化的, 三重特征值)。任意通过中心的轴, 转动惯量都是 $Ma^2/6$。这是高度对称性”提升”主转动惯量为常数的范例。对比之下, 长方体 (各边不等) 主转动惯量三个不同, 转动行为很不一样 (e.g. Dzhanibekov 效应, 见下例)。

3.2 Euler 刚体方程 (body frame 推导)

牛顿第二定律的转动版本 (在惯性系中):

困难. $\mathbf{L} = I \boldsymbol{\omega}$ 在惯性系中, $I$ 随时间变化 (因刚体在转, 其主轴朝向也在转), 计算 $dI/dt$ 麻烦。

解决方案. 在随刚体一起转动的 body-frame 中, $I$ 是常张量 (主轴始终对齐 body axes)。但 body frame 不是惯性系, 需要用转动参考系变换公式。

引理 (旋转坐标系导数公式). 对任意向量 $\mathbf{A}$,

(这是任何旋转参考系中速度变换的标准公式 — 物理学中称为”科里奥利公式”的几何来源。)

应用到 $\mathbf{A} = \mathbf{L}$:

代入 $\mathbf{L} = I\boldsymbol{\omega}$, 且在 body frame 中 $I$ 为常数:

联立 Newton 第二定律 $d\mathbf{L}/dt|_{\text{inertial}} = \boldsymbol{\tau}$:

这就是 Euler 刚体方程, 在 body frame 中写出, 三个方程分别对应主轴方向。

分量形式 (沿主轴):

🎬 Euler 刚体方程 3-step build — 视频 12:59 (anim-12): I dω/dt + ω×(Iω) = τ 三步 Replacement Transform 推导, chunk M3_05.

自由刚体 (无外力矩) $\boldsymbol{\tau} = 0$: 即使无外力, $\omega_k$ 也并非常数 — 非线性耦合 $\omega_2 \omega_3$ 等项使角速度在主轴间”漂动”。这导致自由进动 (free precession) 与著名的 Dzhanibekov 效应 (中间轴定理: 绕中间主轴的转动不稳定)。

应用例子 (Worked example): Dzhanibekov 中间轴效应

设刚体主转动惯量满足 $I_1 < I_2 < I_3$ (e.g. 一个不等边长方体: $I_1=1, I_2=2, I_3=3$ 单位)。自由刚体 ($\tau = 0$) 绕中间轴 $\hat{\mathbf{e}}_2$ 转动时, 给一个微小扰动 $\omega_1, \omega_3 \ll \omega_2$。Euler 方程 (无外力):

线性化 (设 $\omega_2 \approx \omega_0 = \text{const}$, $\omega_1, \omega_3$ 小量):

二阶 ODE: $\ddot\omega_1 = \frac{(I_2-I_3)(I_1-I_2)}{I_1 I_3} \omega_0^2 \, \omega_1$。

判稳. 设 $\omega_1 \propto e^{\lambda t}$, $\lambda^2 = \frac{(I_2-I_3)(I_1-I_2)}{I_1 I_3} \omega_0^2$。

• 若绕最小或最大主轴 ($I_2$ 替换为 $I_1$ 或 $I_3$), 则 $(I_2-I_3)(I_1-I_2)$ 系数都是负的两数之积或两正数之积 → $\lambda^2 < 0$ → $\lambda$ 纯虚 → 稳定 (周期性 wobble)。
• 若绕中间主轴 $I_2$ ($I_1 < I_2 < I_3$): $(I_2-I_3) < 0$, $(I_1-I_2) < 0$, 乘积 $> 0$ → $\lambda^2 > 0$ → $\lambda$ 实数 → 指数增长 → 不稳定。

这告诉我们: 自由刚体绕”中间惯量”主轴转动时, 任何微小扰动都会指数放大, 导致”翻转效应” — 看上去是周期性的 180° 翻转, 实际是 $\omega_1, \omega_3$ 经历完整指数–饱和–衰减循环。

1985 Dzhanibekov 实验: 苏联宇航员 Vladimir Dzhanibekov 在 ISS (Salyut 7 空间站) 拧下一颗 wing-nut 螺母, 让它自由飘浮旋转 — 螺母自发周期性翻转, 振惊地面控制中心。这个效应在 Euler 1758 Recherches 框架下已可预测 (linearization 直接给出), 但因为地球上重力扰动太大, 没人在地面看到过, 直到太空真无重力环境才显形。视频: 搜 “Dzhanibekov effect ISS”。

3.3 Euler 角 (3-1-3 convention)

问题. SO(3) (3D 旋转群) 是 3 维流形, 需要 3 个参数来局部参数化。Euler 角 (φ, θ, ψ) 是经典选择。

3-1-3 convention (z-x-z, 经典力学最常用):

将 body frame $(\hat{\mathbf{x}}', \hat{\mathbf{y}}', \hat{\mathbf{z}}')$ 从空间 frame $(\hat{\mathbf{x}}, \hat{\mathbf{y}}, \hat{\mathbf{z}})$ 转出, 共 3 步:

1. 绕 $\hat{\mathbf{z}}$ 转 $\varphi$ 角: 称为进动 (precession)。$\varphi \in [0, 2\pi)$。
2. 绕 新 $\hat{\mathbf{x}}$ (after step 1, 称 line of nodes) 转 $\theta$ 角: 称为章动 (nutation)。$\theta \in [0, \pi]$。
3. 绕 新 $\hat{\mathbf{z}}$ (最终的 body z-axis) 转 $\psi$ 角: 称为自转 (spin)。$\psi \in [0, 2\pi)$。

对应旋转矩阵 (用列向量形式):

其中

角速度 $\boldsymbol{\omega}$ 用 Euler 角分量表示 (在 body frame):

(这组公式 Euler 1750 信件 + 1765 Theoria motus 给出, 中间 1758 Recherches 提供 principal axes 框架。)

奇点 (gimbal lock). 当 $\theta = 0$ 或 $\pi$ 时, $\dot{\varphi}$ 与 $\dot{\psi}$ 不能独立分辨 — 第一步与第三步绕同一轴。这是 3-1-3 参数化的几何缺陷, 在飞行器姿态控制中改用四元数 (Hamilton 1843) 规避。

应用例子 (Worked example): 陀螺仪稳态进动

考虑一个钟摆陀螺玩具 (玩具陀螺): 质量 $m = 0.2 \,\mathrm{kg}$, 自转轴质心到悬挂点距离 $r = 0.05 \,\mathrm{m}$, 自转轴转动惯量 $I = 1.0 \times 10^{-3} \,\mathrm{kg \cdot m^2}$, 自转角速度 $\omega_\text{spin} = 100 \,\mathrm{rad/s}$。求稳态进动角速度 $\omega_p$。

套公式. 在自转角速度远大于进动角速度的”快速陀螺”近似下, 重力扭矩 $\tau = mgr$ 引起角动量水平分量的方向变化, 给出稳态进动率

(详细推导可由 §3.2 Euler 方程在 $\theta = \text{const}$ 假设下得到; 也可用 $d\mathbf{L}/dt = \boldsymbol{\tau}$ 几何解读: 重力扭矩水平 → $\mathbf{L}$ 水平分量绕铅垂线旋转。)

算:

即陀螺约每 6.4 秒绕铅垂线进动一圈。

这告诉我们: - $\omega_p$ 与 $\omega_\text{spin}$ 反比 — 自转越快, 进动越慢; 自转减速 → 进动加速 → 最终倒下 (玩具陀螺寿命的物理本质)。 - 自行车前轮稳定性: 骑车前轮自转产生 $\omega_\text{spin}$, 当车身倾斜时, 重力给前轮一个扭矩, 通过相同的进动公式让前轮自动转向修正倾斜方向 — 这是 19 世纪自行车稳定性谜题的答案 (Klein-Sommerfeld 1910 Theorie des Kreisels 详细解析)。 - LIGO 镜面控制: 引力波探测器悬挂 40 kg 镜面用陀螺仪稳定姿态, 其反馈系统就是基于 Euler 方程的实时进动控制。Euler 1758 Recherches 的理论框架在 2015 年探测到第一个引力波时仍是核心。

🎬 陀螺仪 + Euler 角 φ/θ/ψ — 视频 12:33 (anim-11): 三个 ValueTracker 同时驱动进动 / 章动 / 自转, chunk M3_04.

3.4 Euler 旋转定理

Euler 1775 定理 (Euler’s rotation theorem). 三维空间中任何保持原点不动的等距变换 $R$ (即 $R \in \mathrm{SO}(3)$) 都可以表述为绕某一固定轴 $\hat{\mathbf{n}}$ 的旋转, 角度为某个 $\alpha \in [0, \pi]$。

换句话说, 看似复杂的”绕多轴旋转的合成”, 总能化简为绕单一轴的单次旋转 — 转轴方向与角度由复合结果唯一决定 (模 $\pm \hat{\mathbf{n}}$ 与 $\pm \alpha$)。

证明 (eigenvalue argument).

步骤 1. $R$ 是 $3 \times 3$ 实正交矩阵, $\det R = +1$ (保定向)。

步骤 2. $R$ 的特征多项式 $\chi_R(\lambda) = \det(\lambda I - R)$ 是 3 次实系数多项式。3 次实多项式必有至少一个实根 (复根必成对出现)。

步骤 3. 设 $\lambda$ 为 $R$ 的特征值, $\mathbf{v}$ 为对应特征向量 (可取实)。$R \mathbf{v} = \lambda \mathbf{v}$。由正交性 $|R\mathbf{v}| = |\mathbf{v}|$, 故 $|\lambda| = 1$。实根中只有 $\pm 1$。

步骤 4 (case split). 由 $\det R = +1$ 与三个特征值之积 $= \det R$:

实正交矩阵的特征值有两种情形:

• Case A (复特征值): 复特征值必为共轭对 $e^{\pm i\alpha}$ ($\alpha \in (0, \pi)$), 乘积 $|e^{i\alpha}|^2 = 1$, 故第三个 (实) 特征值必为 $+1$。
• Case B (全实特征值): 三个实特征值均为 $\pm 1$ (步骤 3), 乘积为 $+1$, 故 $-1$ 的个数必为偶数 $\in \{0, 2\}$:
• $\{+1, +1, +1\}$: $R = I$ (恒等, 即”$\alpha = 0$ 的旋转”)
• $\{+1, -1, -1\}$: 绕某轴 $\hat{\mathbf{n}}$ 转 $\pi$ 角 ($\alpha = \pi$ 的旋转, 两个 $-1$ 特征值对应该轴垂直平面上的反向)

两种 case 下 $+1$ 都是特征值。

步骤 5. 故 $R$ 必有特征值 $+1$, 对应特征向量 $\hat{\mathbf{n}}$ (即转轴方向): $R \hat{\mathbf{n}} = \hat{\mathbf{n}}$ — 该方向上的点在 $R$ 下不动。

步骤 6. 在 $\hat{\mathbf{n}}$ 的垂直平面 $\hat{\mathbf{n}}^\perp$ (二维) 中, $R$ 限制为该平面上的正交保定向变换, 即一个 2D 旋转 — 设其角度为 $\alpha$。

$R$ 保 $\hat{\mathbf{n}}^\perp$ 的证明: 对任意 $\mathbf{v} \perp \hat{\mathbf{n}}$, 由 $R$ 正交性 $(R\mathbf{v}) \cdot (R\hat{\mathbf{n}}) = \mathbf{v} \cdot \hat{\mathbf{n}} = 0$, 而 $R\hat{\mathbf{n}} = \hat{\mathbf{n}}$, 故 $R\mathbf{v} \perp \hat{\mathbf{n}}$。即 $R$ 把 $\hat{\mathbf{n}}^\perp$ 映入自身。在 $\hat{\mathbf{n}}^\perp$ 上 $R$ 是 $2 \times 2$ 正交矩阵, 且 $\det R|_{\hat{\mathbf{n}}^\perp} = \det R / \lambda_{\hat{\mathbf{n}}} = +1 / +1 = +1$, 故为保定向 2D 旋转。复特征值 $e^{\pm i\alpha}$ 即为该 2D 旋转的特征值。

结论. $R$ 完全等同于”绕固定轴 $\hat{\mathbf{n}}$ 旋转 $\alpha$”。 $\blacksquare$

🎬 Euler 旋转定理 — 视频 13:31 (anim-13): 多重叠加旋转 → 单一瞬时轴 + 角度 (n̂, α), chunk M3_06.

几何意义. SO(3) 看起来是个 3 维 Lie group, 但 Euler 定理告诉我们 SO(3) 的每个元素都”长得像”$(轴, 角度) = (\hat{\mathbf{n}}, \alpha)$ — 这给了 SO(3) 一个简洁参数化 (轴–角参数化)。它也是 4 元数 $\mathbb{H}^1 \cong \mathrm{SU}(2)$ 双覆盖 SO(3) 的几何起点。

应用例子 (Worked example): 求 $R_z(90°) \cdot R_x(90°)$ 的等效 (n̂, α)

设 $R = R_z(\pi/2) \cdot R_x(\pi/2)$ — 先绕 $x$ 轴转 $90°$, 再绕 $z$ 轴转 $90°$。求等效旋转的轴 $\hat{\mathbf{n}}$ 与角度 $\alpha$。

第一步: 计算 $R$.

矩阵乘积:

第二步: 求 $\hat{\mathbf{n}}$ (满足 $R\hat{\mathbf{n}} = \hat{\mathbf{n}}$).

解 $(R - I)\hat{\mathbf{n}} = 0$:

由方程: $n_1 = n_3$, $n_1 = n_2$, $n_2 = n_3$ → $n_1 = n_2 = n_3$。归一化:
